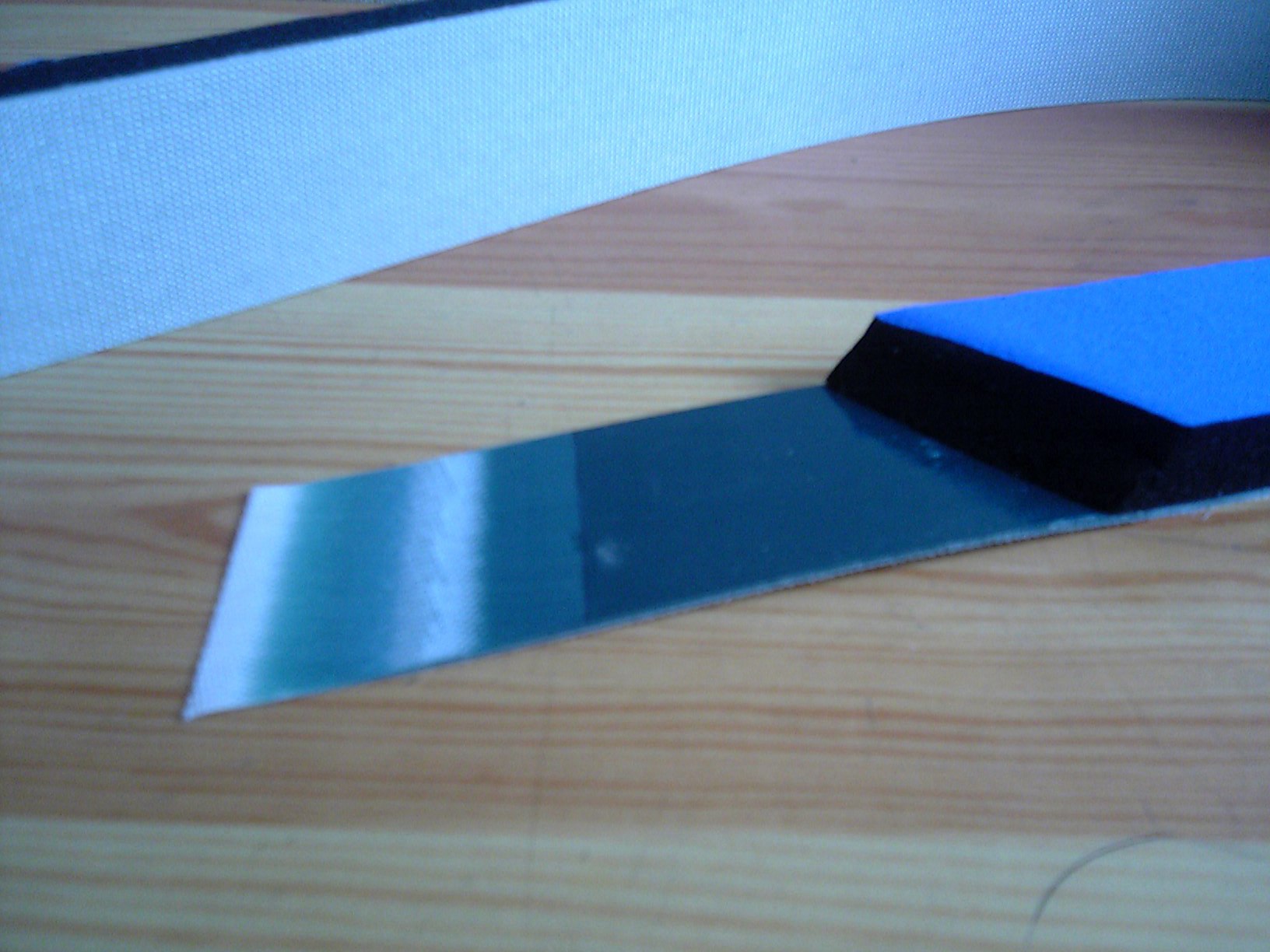

 仮折り部
底折り部
本折り部

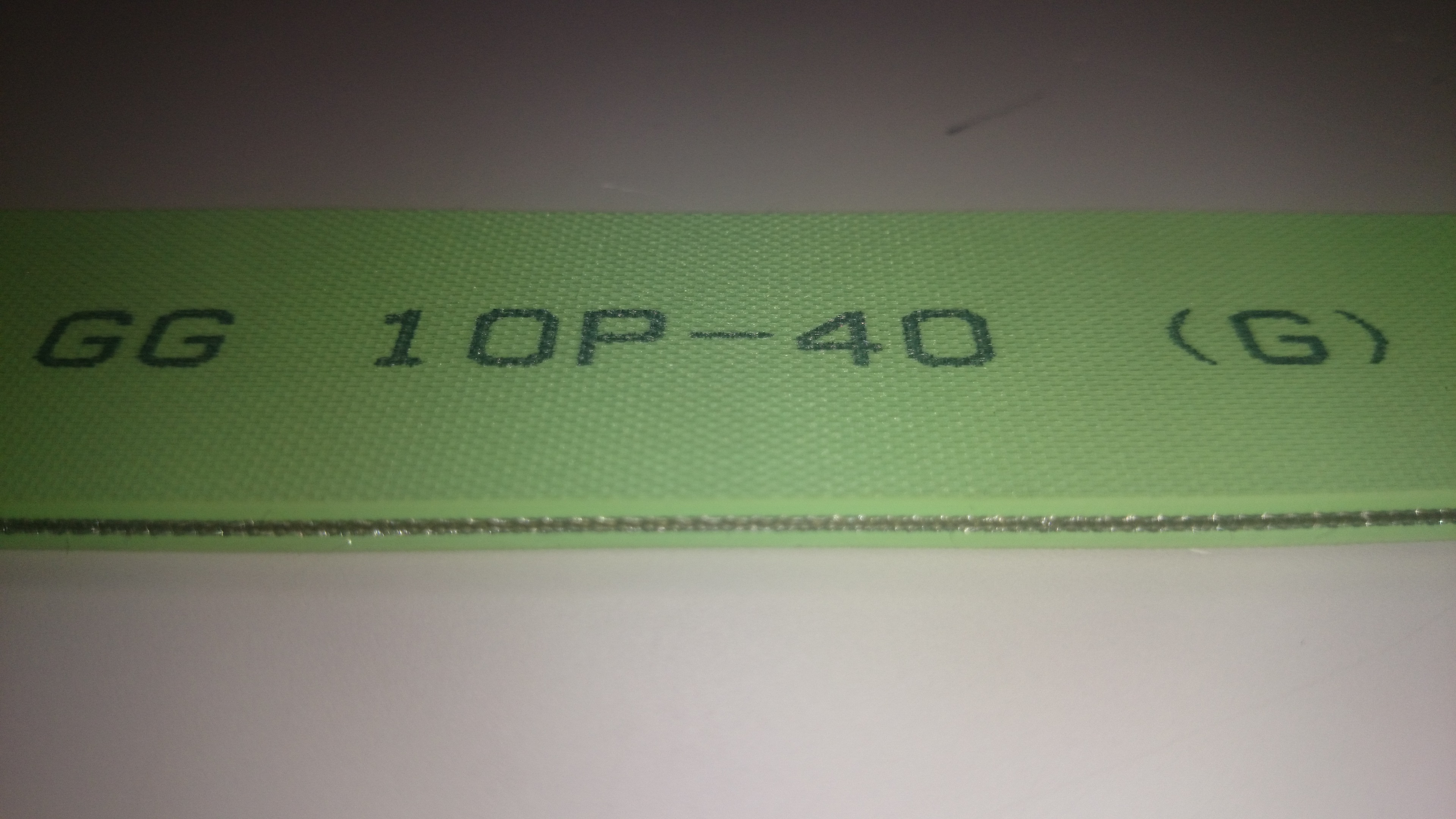

GG10P-40(G)
厚み4mm
GG14P-60(G)
厚み6mm

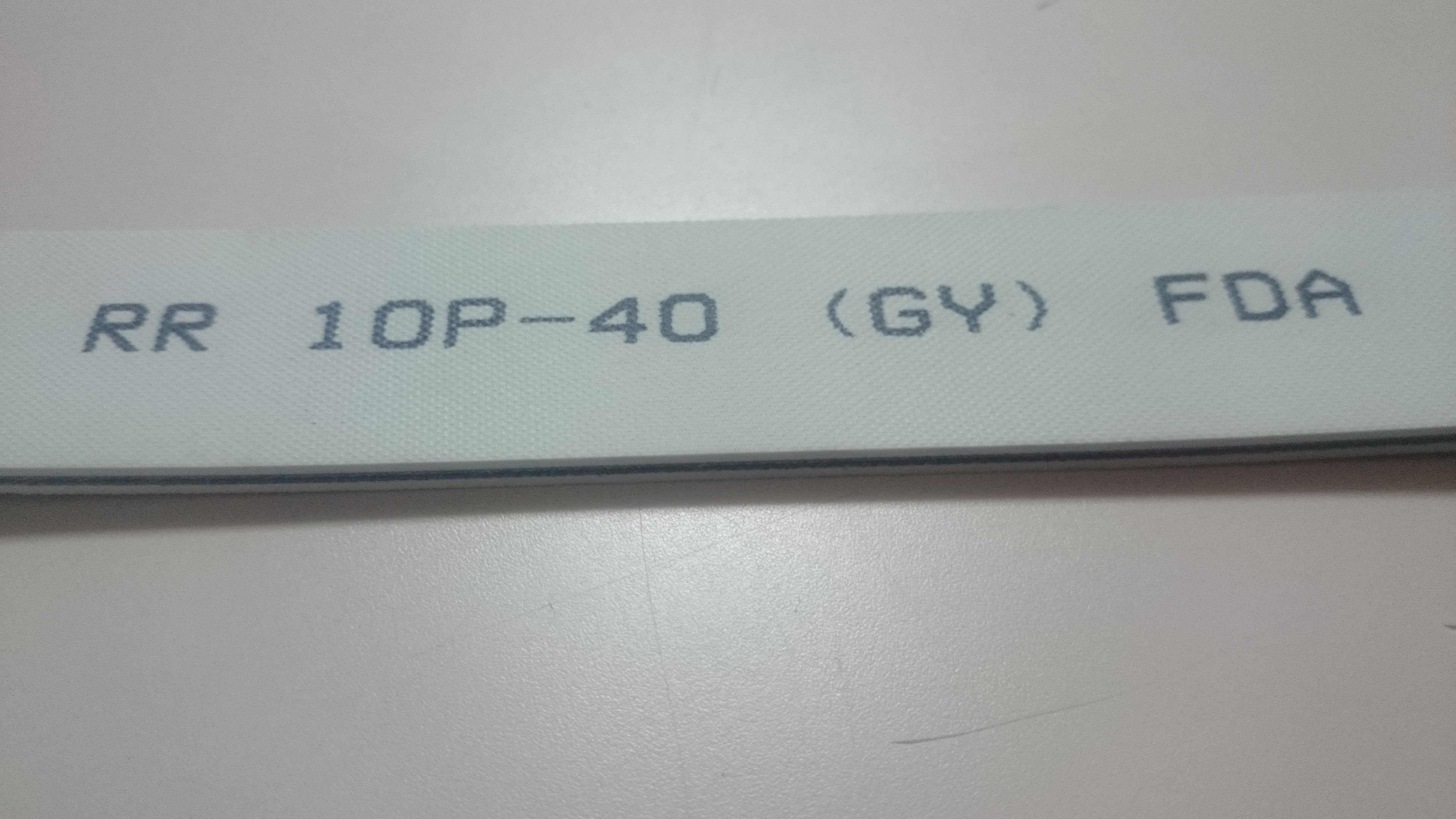

  RR10P-40(GY)FDA
厚み4mm
FDA適合品

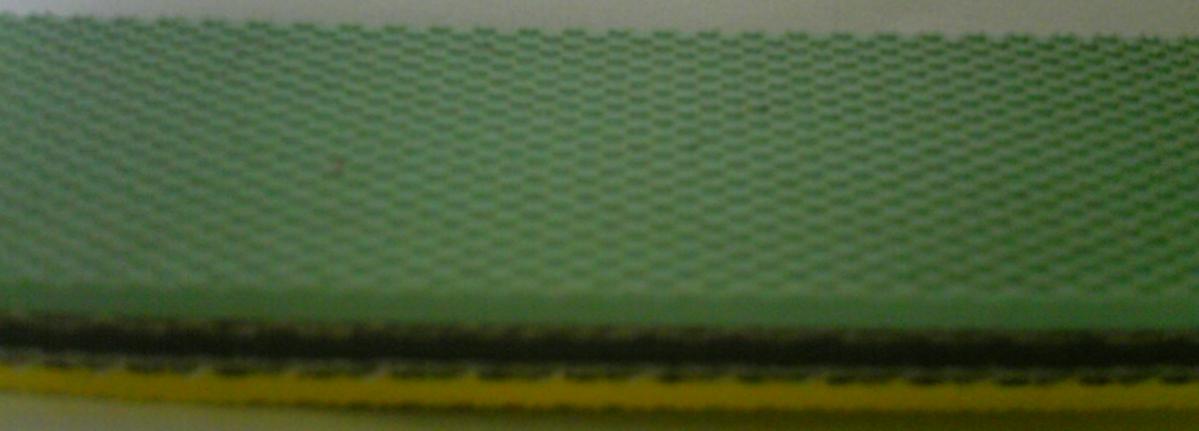

CT-18/40E
厚み4mm
CT-18/30E

厚み3mm
  XVT-2238
厚み4mm
XVT-2237
厚み3mm

  本折り部
 折り込み

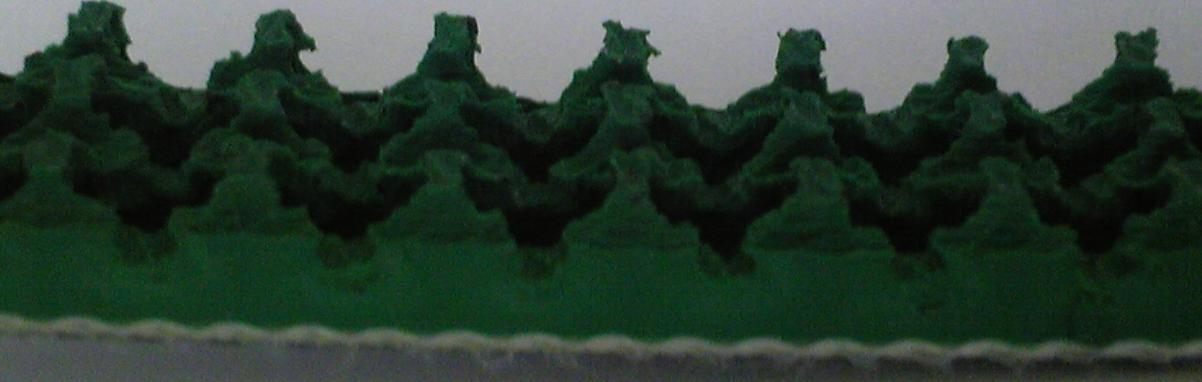

  HAG-12E    シリコン製
フィーダーベルト
(給紙ベルト)

FDA

  お問い合わせ先
〒494-0001
愛知県一宮市開明字南井保里36-3
有限会社 エムケイマシン
TEL 0586-44-2132
FAX 0586-44-6181
e-mail
kawada@mkmachine.net

・接着剤による硬化が無くジョイント部も常態部と同様の
 優れた屈曲性をもっているため、均一した品質の製箱が可能

・ジョイントの際「く」の字に曲がったり、
 接着剤の塗布不良による早期剥離などの
 問題が発生しない。

・保管不良や長期保管による接着剤の劣化、またこれに伴う
 ジョイント不良が発生しない。

・ベルトの厚みは3,4,5mmの3種類有り、
 ほとんどのサックマシンに対応。

・熟達したジョイント技能を必要とせずだれでも安定した
 ジョイントを短時間に(接着剤使用タイプの約1/3の時間)
 作業現場で行うことが可能。

CM Joint KIT
サックマシンフィーダーベルト(給紙ベルト)グラバーベルト
ウエットスポンジ
(ブルージャージ付)
ベルトタイプ
キャリヤ
ローラー使用
永久帯
電防止
心体層
材質
搬送側
材質
搬送側
表面状態
搬送側
色調
プーリ側
  材質
プーリー側
表面状態
厚さ
(mm)
1u当りの
ベルト重量
m”B(Kg/u)
最小
プーリー径
(mm)
張力
(K1%N/mm)
NAB-8EXDV × PET PVC 平滑 ダークグリーン PET 織布 2.0 2.3 32 8
NVT-179 × PET PVC 平滑 ダークグリーン PET 織布 2.0 4.4 100 12

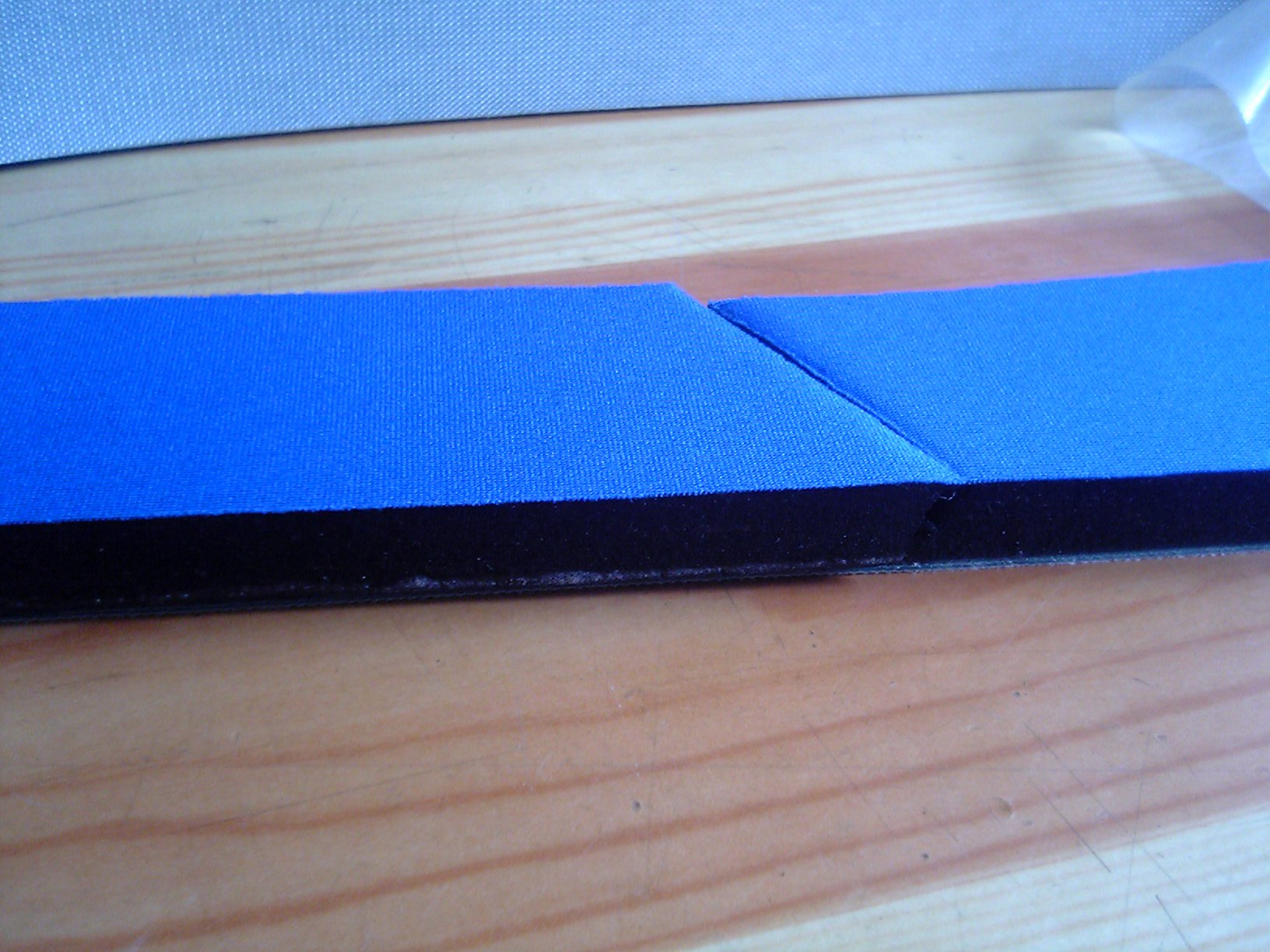

下記ベルト等にスポンジ貼り付け
スポンジ厚み5mm〜25mm

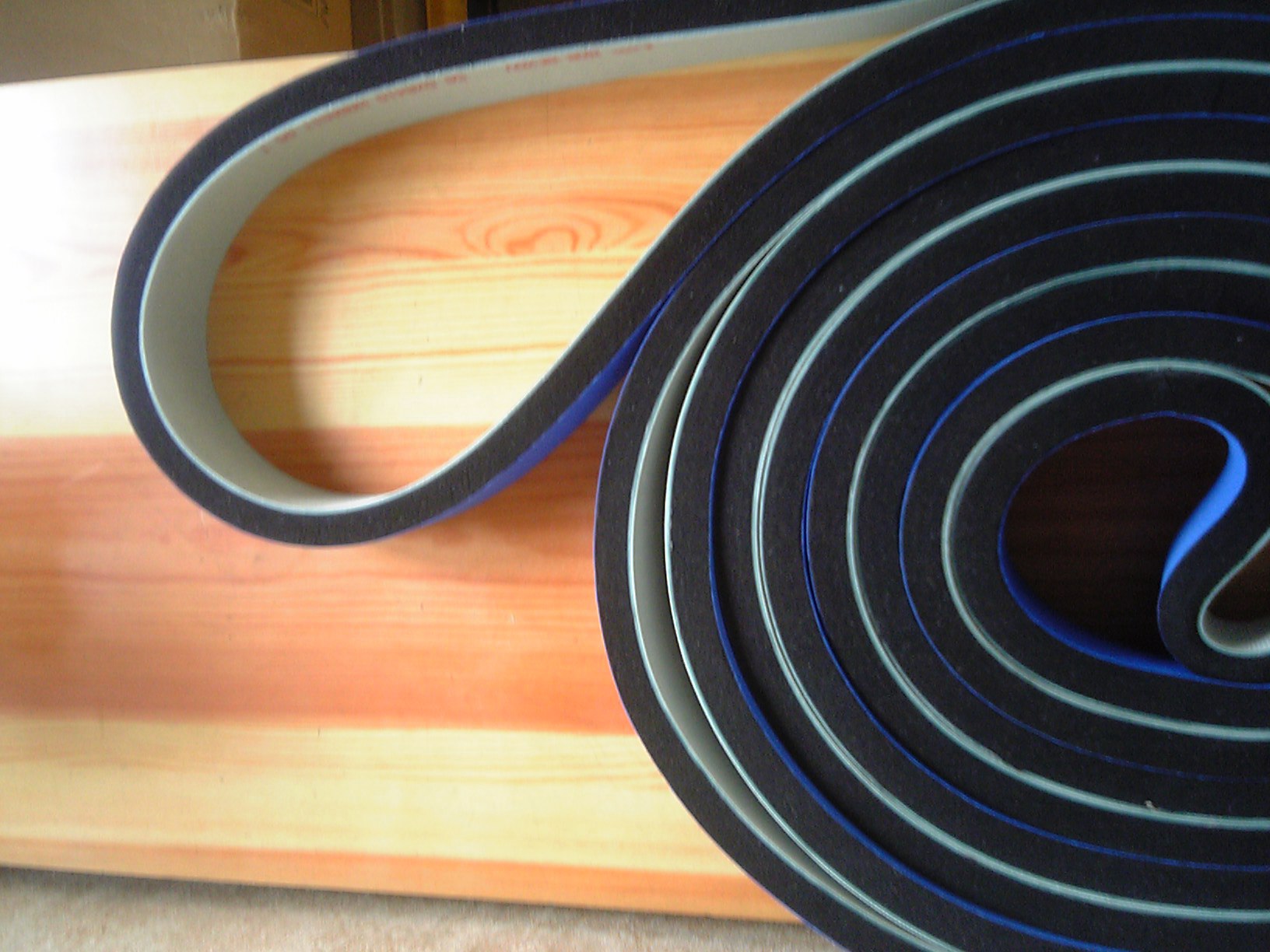

スポンジベルト

サックマシン用ベルト専用ジョイントキット

 グラバーFG   心体:セミステーブルタイプシームレスベルト
    同軸テンション機構を持つフォルダーグルア機(サックマシン)に最適。
カバー:硬度40度 アメ色 天然ゴム FDA適合
    高摩擦、高耐磨耗性、長いベルト寿命

  グラバーFG  心体:ステーブルタイプシームレスベルト
    独立テンション機構を持つフォルダーグルア機(サックマシン)に最適。
カバー:硬度35度 ライトグリーン 天然ゴム FDA適合
    光沢厚紙フィード用として最適

 グラバーFFS  心体:ポリウレタン・ケブラー・シームレスタイミングベルト
    縦型ピロー包装機に最適。
カバー:硬度35度 ライトブルー 天然ゴム FDA適合
    安定して高い摩擦係数を保持。磨耗による鏡面化が起こりにくい。FDA適合

 グラバーFFS  心体:ネオプレンタイミングベルト
    縦型ピロー包装機に最適。
カバー:硬度55度 グリーン 天然ゴム FDA適合
    優れた耐磨耗性、高摩擦。

 グラバーPLR  心体:ステーブルタイプシームレスベルト
    高負荷用途。別途スチールワイヤータイミングベルト心体有り。
カバー:硬度70度 グリーン ポリウレタン
    優れた耐摩耗性、高い摩擦係数。ワイヤー送りに最適。

 グラバーPLR 心体:ポリVベルト
    高負荷用途
カバー:硬度50度 グレー ネオプレン
    高い摩擦係数、優れた化学薬品、オイル耐性。押し出し機プラー用に最適。

 グラバーINS  心体:硬度55度 グリーン ポリウレタンゴム
    高い伸縮性、磨耗性。テンション機構の無い構造に最適。
カバー:硬度35度 赤 天然ゴム
    高摩擦、耐摩耗性、長いベルト寿命。

 グラバーCP  心体:ネオプレンタイミングベルト
    高負荷用途。
カバー:硬度50度 白 ネオプレンゴム
    高摩擦。油、蒸気に対する優れた耐性。FDA適合。
キャッピング用途として最適。

 グラバーPO  心体:セミステーブル又はステーブルタイプシームレスベルト
    テンション機構の有無により選択可能。
カバー:硬度35度 ライトブルー 天然ゴム
    安定した高摩擦性

巾(mm) 長さ(mm) 厚み(mm)
38 1800 10
20 1540 8
30 1540 8
38 1550 10
35 1535 10
35 1358 10
35 1535 8
35 1535 10
35 1537 10
25 900 8
30 1586 8
フィーダーベルトは、上記に寸法が無い場合は
ベルトの色、厚み、長さ  御指示いただければお見積もりいたします
フォルダーグルアーベルト
HOMEトップ
・ハバジット日本株式会社 特約店
・現場でのベルト加工・接着(ハバジット日本株式会社エンドレス会会員)
  (機械によって、エンドレスベルト交換が不可能な箇所は現場エンドレス致します)
・機械停止時にベルト交換作業対応致します
・コンベヤベルト・駆動ベルト・カーブベルト・丸ベルト・タイミングベルト(ベルト幅・長さ対応いたします)
・表面・裏面のサン付加工・穴あき加工対応致します
・ベルト表面にスポンジの貼り付け加工対応致します
・ベルト修理対応致します
サックマシンベルト(サンエンヂニアリング・ボブスト・日光エンジニアリング・タナベインターナショナル・菅野製作所・須賀製作所)
